RF測試時的De-embedding是什么作用？
RF測試時的De-embedding是什么作用？
De-embedding是用來消除DUT Board到DUT之間線路的干擾的，主要是用在測量RF的S參數之前，從而得到DUT的真實阻抗。
RF工程師們依賴于矢量網絡分析儀(VNA)來測量RF元件的S參數，從而進行描述以及后續的設計。測量中會出現一個問題，即這些元件往往是表貼式，因此不能與VNA直接相連。簡單的印刷版(PCB)測試裝置往往都會表貼上待測器件(DUT)以便與VNA相連接，如圖1所示。然而，這些測試裝置本身會為S參數測量帶來一些寄生效應，因此，需要De-embedding技術進行消除。

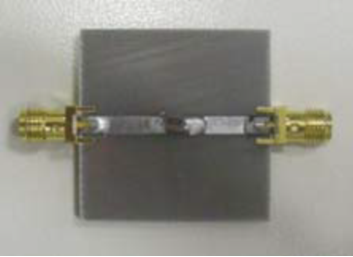

圖1
- De-embedding技術定義
微波元器件的測量必須包含兩部分：第一部分是把實際被測器件（DUT）加上焊點（對于在片測量系統）或者測試夾具（對于同軸測量系統）當做一個被測器件；另一部分是空的焊點或者測試夾具作為被測器件。然后用第一部分測得的S參數扣除第二部分（焊點或者測試夾具部分產生的寄生效應），從而可以得到被測器件的真實性能。我們把這個步驟就叫做De-embedding。
De-embedding技術是微波測量的重要技術之一，主要目的是消除寄生元件、部件對實際被測器件（DUT）的影響。一般分為四大類：串聯技術、并聯技術、級聯技術及混合技術。為了確保測量值為實際被測器件的本身特性，必須進行De-embedding。
- De-embedding技術理論簡介
由上面對于De-embedding技術的定義我們知道，我們測量的S參數實際是DUT、寄生元件(如探針)、其他元件(如焊點)綜合下的S參數，因此，我們需要對這些因素進行消除，以達到精確測量的目的。
對于任何一個被測器件DUT，我們都會使用到探針，而探針跟DUT是級聯關系，我們采用A參數處理；對于焊點來說，有短路焊點與開路焊點，開路焊點相當于在DUT并聯，短路焊點相當于串聯器件，對于并聯與串聯，我們分別使用導納參數與阻抗參數進行運算。
在對一個器件進行De-embedding精確測量時，我們一般采取由內而外消除各個影響，具體步驟如下：
- 測量包括被測器件、開路、短路焊點及微波探針在內的S參數，將S參數轉變?yōu)锳參數[Atotal]，利用級聯技術消除微波探針影響，得到被測器件及開路、短路焊點在內的S參數；
- 將S參數轉換為Y參數[Ytotal]，利用并聯技術，消除開路焊點的影響，得到被測器件和短路互連線在內的Y參數[YT]；
- 將Y參數轉化為Z參數[ZT]，利用串聯技術，消除短路焊點的影響，得到被測器件的Z參數[ZDUT]；
- 將得到的被測器件的Z參數轉化為S參數，即可得到被測元件的S參數。
對于級聯技術的實現，可以由如下表示：

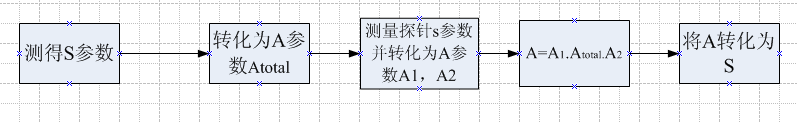

圖2 級聯示意圖
對于并聯技術如圖3所示

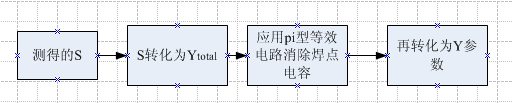

圖3 并聯技術過程圖
串聯技術如圖4

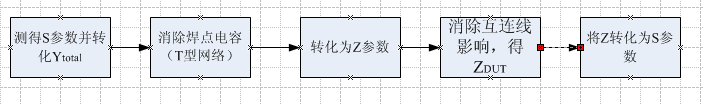

圖4 串聯技術過程圖
- 應用：UHF頻段RFID 近場天線的阻抗測量方法
超高頻（UHF）頻段的射頻識別（RFID）近場讀寫器天線（NFRA）由于其在單品識別方面應用的潛力，對環境的不敏感性和比HF 天線更高的讀寫速度，正引起多方面的關注。UHF 頻段的 NFRA 通常采用帶有平衡端口的電大環結構來實現。
對于 NFRA 來說，良好的匹配網絡是至關重要的。通常UHF 頻段的NFRA 天線都被設計成安裝在金屬腔體里來減小環境對天線性能的影響，如圖5 所示。但是由于金屬腔體的存在，天線的阻抗會隨頻率的變化而劇烈變化，這將導致在仿真軟件中得到的阻抗值不夠精確，在此不精確的阻抗基礎上很難設計出性能良好的匹配網絡。
圖5 UHF NFRA近場讀寫天線結構圖

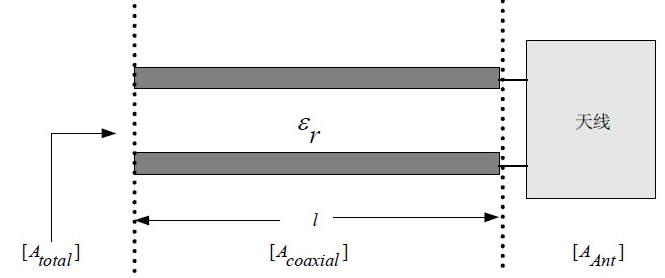

圖6 測量方法的等效電路模型
圖6 給出了使用De-embedding 技術測量的等效電路模型，其中，同軸線被一段長為l的傳輸線等效
應用前面說的步驟：
- 測量天線和寄生部件的Sm參數；
- 將Sm轉化為A參數，Atotal；
- 在圖6我們可以看到，待測線跟一段同軸線串聯，我們可以得出Atotal= Acoaxial *Aant
