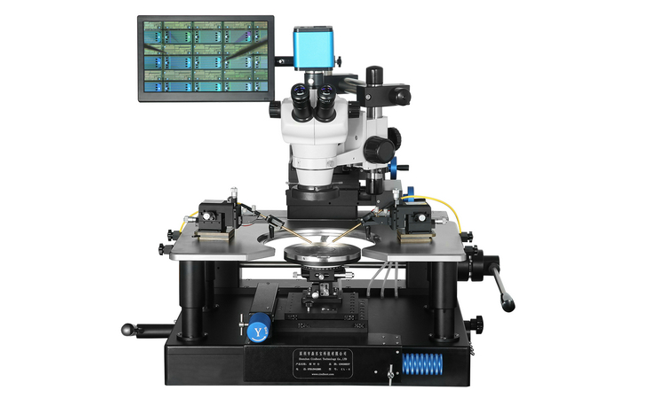

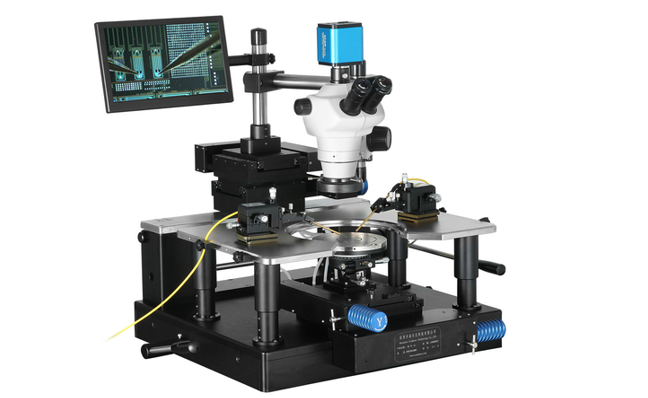

QYL-6/-8 中端探針臺
QYL-6/-8 中端探針臺

QYL-6/-8 中端探針臺

QYL-中端系列探針臺可兼容高倍率金相顯微鏡，可微調移動 ； 可升級做射頻，大電流方面的測試和激光修復應用。
特點/應用

◆ 滿足I-V/C-V，PIV測試，光電測試等.



◆ 最大可用于8英寸以內樣品測試



◆ 同軸絲杠傳動結構，線性移動



◆ 兼容高倍率金相顯微鏡，可微調移動



◆ 可升級做射頻，大電流方面的測試和激光修復應用

 如有特殊測試需求，請聯系我司客服確認！

主要參數
中端探針臺主要參數
組件項目型號
QYL-6QYL-8
臺體Chuck尺寸6英寸8英寸
快速抽拉行程：230mm
水平旋轉可360度旋轉，可微調15度，精度0.1度，帶角度鎖死裝置
X-Y移動行程6英寸*6英寸
X-Y移動精度10um/lum
樣品固定真空吸附，中心吸附孔，多圈吸附環
針座平臺最多可放置6個探針座
背電極測試樣品臺電學獨立懸空，4mm插孔可接背電極
顯微鏡顯微鏡類型單筒顯微鏡/體式顯微鏡/金相顯微鏡
放大倍率16X-100X/20X-4000X
移動行程X-Y軸行程2英寸*2英寸，Z軸行程50.8mm
光源外置LED環形光源/同軸光源
CCD200萬像素/500萬像素/1200萬像素
探針座X-Y-Z移動行程12mm*12mm*12mm
移動精度10um/2um/0.7um/0.5um/0.35um
吸附方式磁力吸附/真空吸附
探針夾具線纜同軸線/三軸線/射頻線
漏電精度10pA/100fA/10fA
固定探針彈簧固定/管狀固定
接頭類型BNC/三軸/香蕉頭/鱷魚夾/接線端子/射頻接口
探針DC針尖直徑0.2um/lum/2um/5um/10um/20um/50um/100um
RF探針頻率40GHz/50GHz/67GHz/110GHz/1100GHz
材質鎢鋼/鈹銅/鍍鎳
外形580mm長*480mm寬*600mm高
重量約60千克
可選附件加熱臺屏蔽箱高壓測試配件
鍍金卡盤防震桌激光系統
射頻測試配件光電測試配件探針卡夾具
根據客戶要求定制
